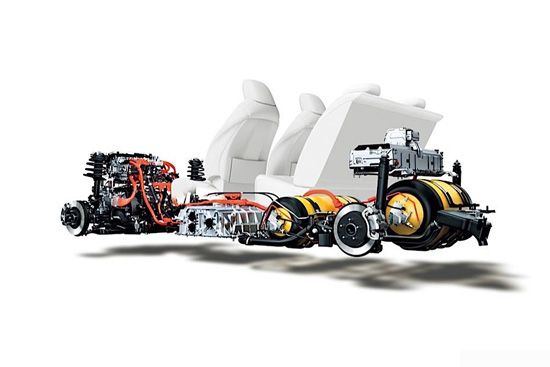

豐田Mirai核心結構布置圖
雖然燃料電池名字里面有“燃料”字樣，同時氫氣也能夠跟氧氣在一起劇烈燃燒，但在燃料電池卻不是利用燃燒來獲取能量，而是利用氫氣跟氧氣化學反應過程中的電荷轉移來形成電流的，這一過程最關鍵的技術就是利用特殊的“電解質薄膜”將氫氣拆分，整個過程可以理解成蚊子無法穿過紗窗，但是更小的灰塵卻可以。因此，電解質薄膜也是燃料電池領域最難被攻克的技術壁壘。

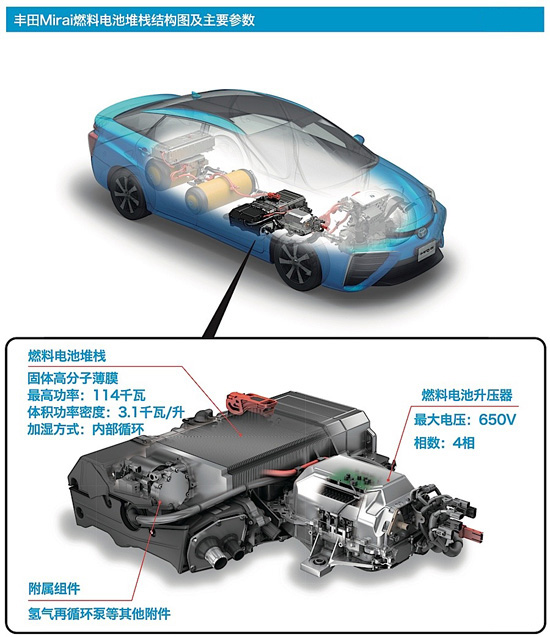

燃料電池堆棧外部細節及主要參數燃料電池堆棧外部細節及主要參數
因?yàn)闅浞肿芋w積小，可以透過薄膜的微小孔洞游離到對面去，但是在穿越孔洞的過程中，電子被從分子上剝離，只留下帶正電的氫質子通過，氫質子被吸引到薄膜另一側的電極與氧分子結合。電解質薄膜兩側的電極板將氫氣拆分成氫離子（正電）和電子、將氧氣拆分成氧離子（負電）和電子，電子在電極板之間形成電流，兩個氫離子和一個氧離子結合成為純水，是反應的廢物。所以本質來講，整個運行過程就是發電過程。因此Mirai是純電動車，燃料電池堆棧代替的就是厚重且充電效率低下的鋰離子電池組。
